ОТОПИТЕЛЬНЫЕ КОТЛЫ НА ТВЕРДОМ ТОПЛИВЕ

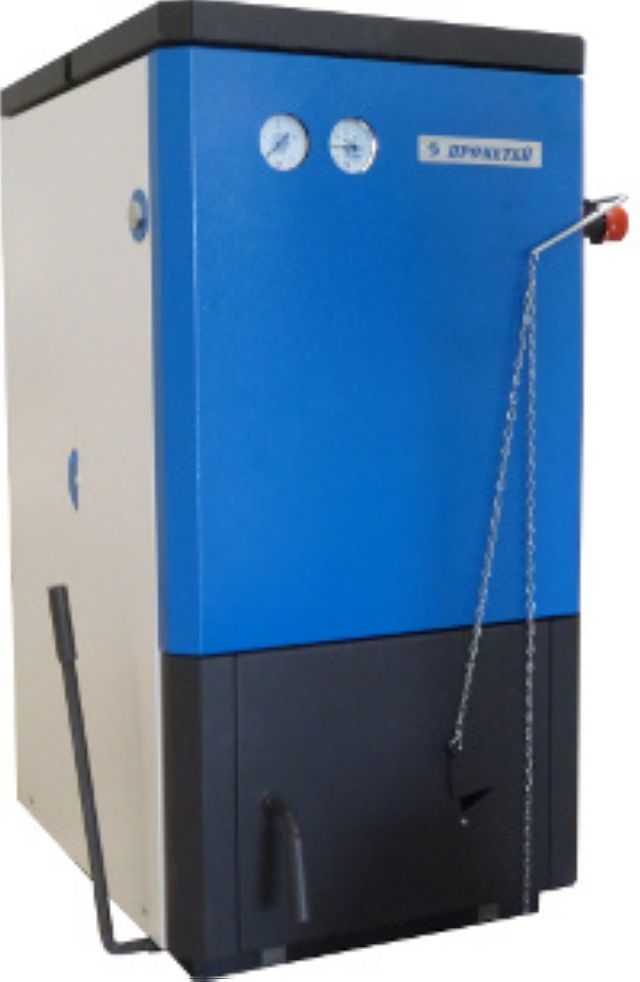

«ПРОМЕТЕЙ»

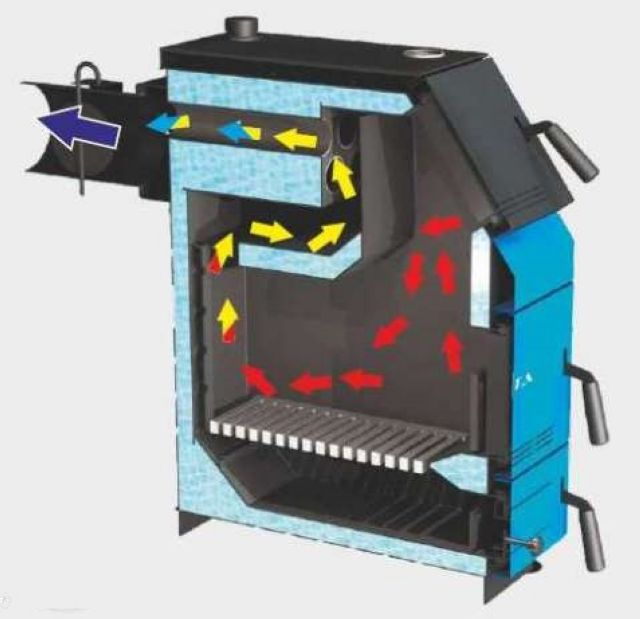

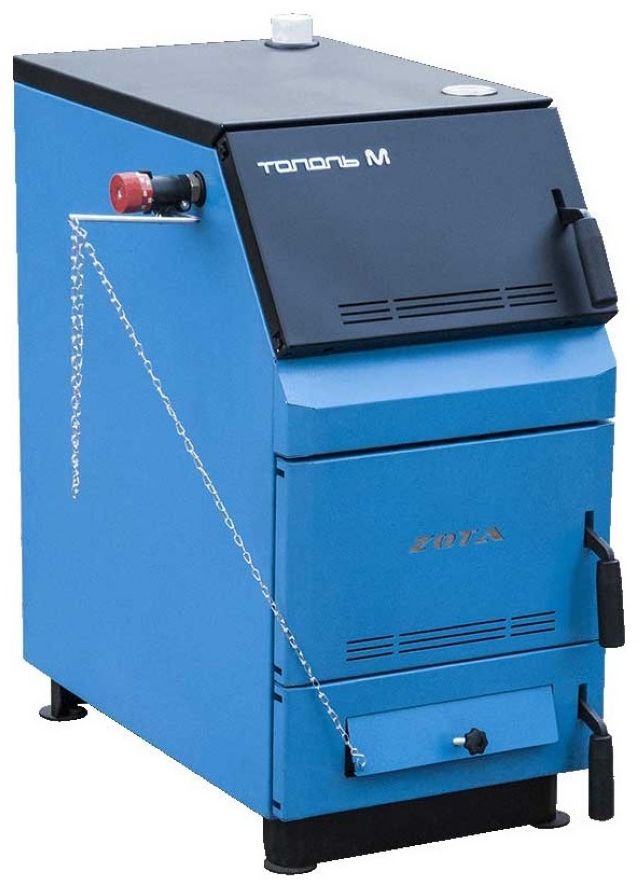

«ТОПОЛЬ-М»

Твердое + Электричество

Твердое + Электричество + Газ





Модель

Цена, руб.

Вес, кг.

Модель

Цена, руб.

Вес, кг.

Котел 12кВт

31980

160

Котел 14кВт

29790

Котел 16кВт

33280

165

Котел 20кВт

32990

Котел 20кВт

39980

200

Котел 30кВт

37690

Котел 24кВт

42180

215

Котел 42кВт

51990

Котел 32кВт

44180

240



Котел 45кВт

64510

320



Котел 60кВт

83480

520









надежное тепло для холодных сибирских зим

Продуманность конструкции и высокое качество изготовления – основное достоинство твердотопливных котлов «Прометей». Котел специально разработан для сибирской суровой зимы, превнося в дом тепло и уют.  Твердотопливные котлы "Пометей" являются с технической стороны полным аналогом немецких котлов "Buderus", однако цена гораздо привлекательней.

- Корпус котла изготовлен из коррозионно-стойкой стали;
- Вид топлива: уголь, дрова, пеллеты;
- Верхняя загрузка;
- Регулятор тяги по температуре котловой воды;
- Загрузочная камера рассчитана на 8-10 часов непрерывного горения;
- Встряхиваемая колосниковая решетка;
- Три хода «пламени» для увеличения КПД.

При использовании в качестве автономного котла, работающего на твердом топливе, котел «Прометей» надежно отапливает помещение, не зависимо от того, какой вид топлива будет использоваться: дрова, уголь или пеллеты. Этот котел может быть встроен в отопительные системы, работающие без использования электрической энергии (гравитационные системы с естественной циркуляцией). Это становится возможным благодаря конструкции котла – тепловые потоки просто поднимаются вверх. Встроенный контроллер сгорания не требует использования дополнительной энергии. Этот контроллер уменьшает подачу воздуха для горения, как только будет превышена заданная температура.



Размеры и технические характеристики оборудования

Модель

Мощность (кВт)

Высота (мм)

Ширина (мм)

Глубина (мм)

Вес (кг)

КПД (%)

Объем котловой воды (л)

Расход топлива (кг/ч)

Цена (руб.)

П-12

12 кВт

905

426

685

160

78/84

48

3,2

31980

П-16

 16 кВт

905

426

685

165

78/84

46

4,7

33280

П-20

20 кВт

1035

526

715

200

74/78

56

6,1

39980

П-24

24 кВт

1035

526

715

215

74/78

57

7,6

42180

П-32

32 кВт

1035

526

815

240

75/82

64

8,9

44180

П-45

45 кВт

1035

646

815

320

76/82

73

14,2

64510



Разработка

При разработке конструкции котла были взяты лучшие идеи, как импортных, так и отечественных производителей в области изготовления твердотопливных котлов.

Например, 3х кратное огибание плоских теплообменников пламенем и горячими газами, позволило достичь более высоких показтелей КПД работы котла, для угля он составил 84%, а для дров 78%. Таким образом, больше ценного тепла уйдет на отопление дома, а не атмосферы. Водяная рубашка охватывает по периметру всю зону сгорания топлива, что дополнительно увеличивает теплосъем. Эффективная негорючая теплоизоляция под лицевыми панелями, сохраняет тепло и защищает от ожогов.

Конструкция загрузки сверху

Позволяет сжигать топливо в полуавтоматическом режиме. Топливо подается на колосники сверху вниз, самостоятельно, по мере сгорания нижних слоев. Длительность горения одной закладки топлива достигает 8-10 часов непрерывной работы. Причем верхний слой угля или дров в процессе сгорания нижних слоев просушивается и подходит к месту сгорания более подготовленные, что повышает КПД сгорания уже дров, как мы знаем сухие дрова и уголь отдают больше тепла.

Легкий розжиг

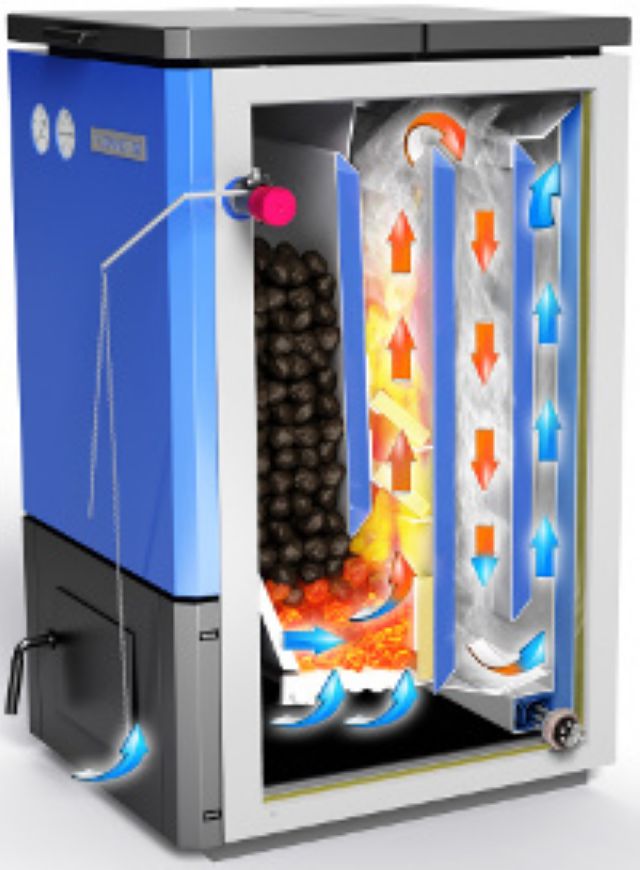

При розжиге топлива, специальной растопочной заслонкой открывают «короткий ход», и горячие дымовые газы напрямую выходят в трубу, что создает в ней лучшую тягу.
Через 10-15 минут, растопочной заслонкой закрывают «короткий ход» и горячие дымовые газы проходят через дополнительные каналы теплообменников, что позволяет лучше использовать их тепло. См. рисунок.

Встряхиваемая решетка

Позволяет чистить проходы колосников, не прекращая горения топлива, котел может работать в постоянном режиме, не останавливая свою работу, просто добавляйте уголь или дрова и встряхивайте решетку.

Сменные чугунные колосники

Легко снять и заменить на новые, причем решетка сделана не единым целым а разбита на 6 отдельных элементов, что позволяет заменить только ту часть, которая нуждается в замене, не покупая всю решетку, как это бывает в обычных котлах

Удобство чистки и обслуживания

Когда возникает такая необходимость котел можно легко почистить, просто сняв верхнюю крышку и убрав металлические заслонки, а входящие в комплект котла скребки и принадлежности позволяют легко добраться до узких и глубоких мест.

Зольный ящик

Большого объема и легко вынимается, что актуально при чистке котла. Дополнительно в комплект котла входит металлический совок, шуровка (кочерга) и специальный скребок для чистки каналов

Материалы

Входящий в конструкцию котла шамотный огнеупорный кирпич рассчитан на температуру до 1800 градусов и размещен в зонах наиболее интенсивного горения топлива, что надежно защищает теплообменники и верхнюю крышку от прогара.

Котел изготовлен из специальной жаропрочной котловой стали толщиной 3 мм, обладающей большой сопротивляемостью температуре до 585 градусов Цельсия.
Ресурс работы стали рассчитан на 100000 часов непрерывного воздействия высокой температуры.

Качество изготовления

Котлы Прометей разрабатывались с помощью специальных конструкторских программ 3D моделирования.

Заготовки котла раскраиваются лазером в среде азота с высокой точностью до долей миллиметров.
Сварка происходит на высокотехнологичном полуавтоматическом оборудовании в среде аргона.

Немецкое штамповочное оборудование позволяет создавать формы высокой точности и геометрии.

Покраска лицевых панелей происходит специальными высококачественными полимерными красками методом расплавления в нагревательной камере.

Детали подвергающиеся нагреванию, покрываются специальной жаропрочной краской, которая не выделяет запахов при нагревании и не отлетит со временем.

Энергонезависимое исполнение

Конструкция котла позволяет использовать его в удаленных районах, не имеющих стабильного электроснабжения. Входной и выходной патрубок имеет внутренний диаметр 2 дюйма, что позволяет с легкостью встроить котел в любую систему отопления с естественной циркуляции (гравитационная система)

Специальный энергонезависимый терморегулятор фирмы Honywell США, автоматически работает на открытие-закрытие заслонки подачи воздуха в зону горения, тем самым поддерживая температуру отопления по заданным параметрам
без участия человека.

Приборы на лицевой стороне котла покажут температуру и давление в системе отопления.

Термины

Топливо: A = дрова, B = Бурый уголь (10-20мм), C = брикеты бурого угля, D = спрессованное топливо (прессованные опилки, лузга овса, подсолнечника и т. п. ),
E = каменный уголь (10-20мм)

КПД котла — Коэффициент Полезного Действия, эффективность, полезность отдачи тепла от сгорания топлива, измеряется в%. Чем выше процент, тем больше теплоты передается от сгорания топлива теплоносителю, а от него в отапливаемое помещение. Чем выше КПД, тем меньше топлива требуется для обогрева помещения, чем ниже, объем топлива увеличивается.

В идеале КПД составляет 100%, то есть ни один градус не должен потеряться от полного сгорания всего топлива, на пути от топки, до воздуха в помещении.

Достичь идеального состояния сложно, так как часть тепла вылетает в трубу, часть идет на нагрев внутренних стенок котла, часть на излучение и т. д.

Повышают КПД за счет эффективного утепления котла снаружи, эффективного теплосъема («впитывания тепла теплообменником»), дожигания незгоревших газов на пути к дымовой трубе и многократным огибанием нагретых газов в каналах теплообменника. Все эти условия в полной мере применены в котлах Прометей.

Котел твердотопливный 12 кВт, Прометей, Россия

Типоразмер котла

12

Мощность (мин./номин. ) кВт)

7/13.5

Площадь обогрева м2

до 135

КПД котла

78/84

Топливо котла

уголь, дрова

Расход топлива, кг/ч

3,2

Объем воды, л

48

Диапозон температуры котловой воды, t

65-95

Загрузочный люк, мм

260х135

Вместимость загрузочной камеры, л

26

Диаметр патрубка дымохода, мм

145

Греющие поверхности отопительного котла, м2

1,1

Высота, мм

905

Ширина, мм

426

Глубина

685

Вес нетто, кг

160

Способ упаковки

В картонной коробке на паллете, обшит деревянным каркасом

Котел твердотопливный 16 кВт, Прометей, Россия

Типоразмер котла

16

Мощность (мин./номин. ) кВт)

6/16

Площадь обогрева м2

до 160

КПД котла

78/84

Топливо котла

уголь, дрова

Расход топлива, кг/ч

4,7

Объем воды, л

46

Диапозон температуры котловой воды, t

65-95

Загрузочный люк, мм

260х125

Вместимость загрузочной камеры, л

26

Диаметр патрубка дымохода, мм

145

Греющие поверхности отопительного котла, м2

1,1

Высота, мм

905

Ширина, мм

426

Глубина

685

Вес нетто, кг

165

Способ упаковки

В картонной коробке на паллете, обшит деревянным каркасом

Котел твердотопливный 20 кВт, Прометей, Россия

Типоразмер котла

20

Мощность (мин./номин. ) кВт)

6/20

Площадь обогрева м2

до 200

КПД котла

74/78

Топливо котла

уголь, дрова

Расход топлива, кг/ч

6

Объем воды, л

56

Диапозон температуры котловой воды, t

65-95

Загрузочный люк, мм

360х190

Вместимость загрузочной камеры, л

46

Диаметр патрубка дымохода, мм

145

Греющие поверхности отопительного котла, м2

1,7

Высота, мм

1035

Ширина, мм

526

Глубина

715

Вес нетто, кг

200

Способ упаковки

В картонной коробке на паллете, обшит деревянным каркасом

Котел твердотопливный 24 кВт, Прометей, Россия

Типоразмер котла

24

Мощность (мин./номин. ) кВт)

6/24

Площадь обогрева м2

до 240

КПД котла

74/78

Топливо котла

уголь, дрова

Расход топлива, кг/ч

7,6

Объем воды, л

57

Диапозон температуры котловой воды, t

65-95

Загрузочный люк, мм

360х190

Вместимость загрузочной камеры, л

46

Диаметр патрубка дымохода, мм

145

Греющие поверхности отопительного котла, м2

1,8

Высота, мм

1035

Ширина, мм

526

Глубина

715

Вес нетто, кг

215

Способ упаковки

В картонной коробке на паллете, обшит деревянным каркасом

Котел твердотопливный 32 кВт, Прометей, Россия

Типоразмер котла

32

Мощность (минимальная/полная) кВт)

8/32

Площадь обогрева м2

до 320

Основное топливо

Каменный уголь, бурый уголь (20-40 мм)

Расход топлива, кг/ч

8,4

Допускаемое топливо

A, B, C, D, E (расшифровка ниже)

КПД котла на основном топливе

74/78

КПД котла на допускаемом топливе

72/83

Объем воды, л

64

Диапозон температуры котловой воды, t

65-95

Загрузочный люк, мм

360х190

Вместимость загрузочной камеры, л

60

Диаметр патрубка дымохода, мм

145

Греющие поверхности отопительного котла, м2

2

Высота, мм

1035

Ширина, мм

526

Ширина с учетом рычага и терморегулятора, мм

710

Глубина

815

Вес нетто, кг

240

Способ упаковки

В картонной коробке на паллете, обшит деревянным каркасом

Котел твердотопливный 45 кВт, Прометей, Россия

Типоразмер котла

45

Мощность (минимальная/полная) кВт)

8/45

Площадь обогрева м2

до 450

Основное топливо

Каменный уголь, бурый уголь (20-40 мм)

Расход топлива, кг/ч

14,2

Допускаемое топливо

A, B, C, D, E (расшифровка ниже)

КПД котла на основном топливе

76/82

КПД котла на допускаемом топливе

73/82

Объем воды, л

73

Диапозон температуры котловой воды, t

65-95

Загрузочный люк, мм

480х190

Вместимость загрузочной камеры, л

95

Диаметр патрубка дымохода, мм

180

Греющие поверхности отопительного котла, м2

3

Высота, мм

1035

Ширина, мм

646

Ширина с учетом рычага и терморегулятора, мм

830

Глубина

815

Вес нетто, кг

320

Способ упаковки

В картонной коробке на паллете, обшит деревянным каркасом
